偏光回帰反射レーザー式フィルム幅計測器

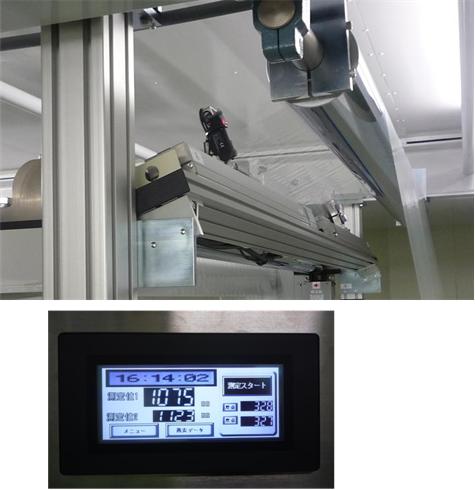

左右独立した1軸ロボットに偏光フィルターと偏光回帰反射板を組み込んだ、レーザーセンサを
組み込んで、1200mmまでのフィルム幅を自動計測し、ファイルに記録および表示します。

 偏光フィルタと偏光回帰反射板を使う事で、透明体の測定も安定して行う事ができます。
設置位置を選択することで、300mmから5000mm幅の計測を省スペースで実現し、品質管理の
自動化が行われます。


寸法           100mm×200mm×700mm ×2ユニット(取り付用アルミフレーム別途)
表示&操作部     300mm×250mm×200mm
データ保存部      無線LAN接続 NAS 500Gbyte
メンテ操作表示部   白黒タッチパネル
電源 1Φ 100〜200V AC
測定範囲  300〜5000mm
分解能    0.1mm
精度      0.2mm
タクトタイム  5秒〜20秒
